CHS ChemPlus 325 mm, K8 konektor - procesní senzor

Kód zboží: CHS-5595-D0K8

Procesní pH senzor CHS ChemPlus K8 vhodná pro široké spektrum aplikací: biotechnologie, chemie a náročné aplikace v průmyslu rychlá odezva vysoce reprodukovatelná měření díky referenčnímu elektrolytu Polymer PLUS vysoká dlouhodobá stabilita minimální difúzní potenciál 2 otev

více informací
Vaše cena
Na dotaz
Dostupnost: na dotaz
Popis produktu

Popis produktu

Procesní pH senzor CHS ChemPlus K8

  • vhodná pro široké spektrum aplikací: biotechnologie, chemie a náročné aplikace v průmyslu
  • rychlá odezva
  • vysoce reprodukovatelná měření díky referenčnímu elektrolytu Polymer PLUS
  • vysoká dlouhodobá stabilita
  • minimální difúzní potenciál
  • 2 otevřené póry zajišťují výborný kontakt s měřeným médiem a vyšší odolnost proti zanášení

„CHS ChemPlus“ je ochranná známka společnosti Chromservis s.r.o.

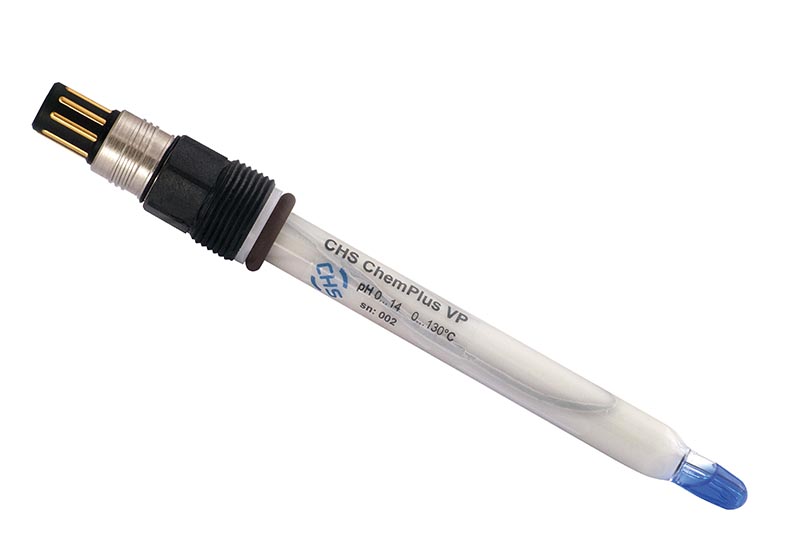

Obrázek je ilustrativní

Parametry

Parametry

Značka: CHS ChemPlus
Kategorie: Měření a regulace / Měření kapalin / Sondy

Rozměry

Délka sondy325mm
Elektrické připojeníK8
Process connectionPG 13,5

Použití

Druh fyzikální veličinypH
Maintenancebez údržby
ATEXobecné použití

Materiál

Sensor materialSklo
pH glassPHY
Diafragma2 x otevřený pór
Reference systemAg/AgCl
ElectrolytePolymer PLUS
Temperature sensor-

Provozní podmínky

Operating pressure0- 8bar
Provozní teplota0 - 130°C
Měřící rozsah (pH)0 - 14pH
